راهنمای جامع انتخاب کابل فرمان : اصول استانداردها و کاربردها در صنعت

انتخاب کابل فرمان مناسب هسته اصلی عملکرد صحیح و قابل اعتماد سیستم های کنترل و اتوماسیون صنعتی است. این انتخاب نه تنها بر کارایی سیستم تاثیر مستقیم دارد بلکه ایمنی و طول عمر تجهیزات را نیز تضمین می کند.
در این مقاله به بررسی جامع اصول انتخاب کابل فرمان اجزای اصلی استانداردهای بین المللی فناوری های پیشرفته و نکات فنی حیاتی می پردازیم تا مهندسان و متخصصان را در فرآیند تصمیم گیری آگاهانه یاری رسانیم.

عوامل کلیدی در انتخاب و خرید کابل فرمان

انتخاب و خرید کابل فرمان مناسب نیازمند در نظر گرفتن عوامل متعددی است که به طور مستقیم بر عملکرد و طول عمر سیستم کنترلی تاثیر می گذارند. این عوامل را می توان به دسته های زیر تقسیم کرد :

• شرایط محیطی : محیطی که کابل در آن نصب و استفاده می شود مهم ترین عامل در انتخاب کابل فرمان است. باید به موارد زیر توجه شود :
  • دما : دمای محیط کارکرد کابل باید در محدوده دمای مجاز کابل باشد. کابل های فرمان با رنج دمایی مختلفی برای کاربردهای گوناگون طراحی شده اند. برای محیط های با دمای بالا کابل های با عایق و روکش مقاوم به حرارت مانند XLPE و سیلیکون مورد نیاز است. برای محیط های سرد کابل های با روکش مقاوم به سرما و انعطاف پذیر در دمای پایین مانند PUR مناسب تر هستند.
  • رطوبت و مواد شیمیایی : در محیط های مرطوب یا محیط هایی که کابل در معرض مواد شیمیایی قرار می گیرد باید از کابل های با روکش مقاوم به رطوبت و مواد شیمیایی استفاده شود. PVC و PUR مقاومت خوبی در برابر رطوبت دارند. برای مقاومت در برابر مواد شیمیایی خاص باید به دیتاشیت کابل مراجعه و از سازگاری مواد روکش با مواد شیمیایی موجود در محیط اطمینان حاصل کرد.
  • نور UV : در کاربردهای بیرونی که کابل در معرض نور مستقیم خورشید قرار دارد باید از کابل های با روکش مقاوم به اشعه UV استفاده شود تا از تخریب روکش و کاهش عمر کابل جلوگیری شود.
  • تنش مکانیکی : اگر کابل در معرض خمش ارتعاش یا سایش قرار دارد باید از کابل های با انعطاف پذیری بالا و روکش مقاوم به سایش استفاده شود. کابل های روباتیک با انعطاف پذیری بسیار بالا و عمر خمشی طولانی برای کاربردهای متحرک و رباتیک طراحی شده اند.
• مشخصات الکتریکی : مشخصات الکتریکی کابل باید با الزامات سیستم کنترلی مطابقت داشته باشد :
  • ولتاژ نامی : ولتاژ نامی کابل باید برابر یا بیشتر از حداکثر ولتاژ سیستم باشد. انتخاب کابل با ولتاژ نامی کمتر از ولتاژ سیستم می تواند منجر به خرابی عایق و خطرات ایمنی شود.
  • جریان نامی : اگرچه کابل های فرمان برای انتقال سیگنال های کنترلی با جریان کم طراحی شده اند اما در برخی کاربردها ممکن است نیاز به انتقال جریان بیشتر باشد. جریان نامی کابل باید متناسب با حداکثر جریان مورد نیاز در سیستم باشد.
  • نوع سیگنال : نوع سیگنال کنترلی (آنالوگ یا دیجیتال) بر انتخاب کابل تاثیر می گذارد. برای سیگنال های آنالوگ که حساسیت بالاتری به نویز دارند استفاده از کابل های شیلددار ضروری است. برای سیگنال های دیجیتال کابل های زوج به هم تابیده (Twisted Pair) می توانند به کاهش تداخل و بهبود کیفیت سیگنال کمک کنند.
  • امپدانس : در برخی سیستم های کنترلی امپدانس کابل اهمیت دارد به ویژه در سیستم های ارتباطی با سرعت بالا. کابل های امپدانس مشخص برای این کاربردها طراحی شده اند.
• الزامات کاربردی : نیازهای خاص هر کاربرد نیز باید در نظر گرفته شود :
  • انعطاف پذیری : در کاربردهای متحرک مانند رباتیک و ماشین آلات متحرک انعطاف پذیری بالای کابل بسیار مهم است. کابل های روباتیک و کابل های با هادی های چند رشته و عایق و روکش انعطاف پذیر برای این کاربردها مناسب هستند.
  • مقاومت در برابر شعله : در بسیاری از صنایع به ویژه صنایع نفت و گاز و ساختمان های بلند استفاده از کابل های مقاوم در برابر شعله (Flame Retardant) و خود خاموش شونده (Self-Extinguishing) الزامی است. این کابل ها از گسترش آتش سوزی جلوگیری می کنند و ایمنی را افزایش می دهند.
  • تاییدیه استانداردها : در برخی صنایع و مناطق جغرافیایی استفاده از کابل های دارای تاییدیه استانداردهای بین المللی مانند UL CE VDE و IEC الزامی است. این تاییدیه ها نشان دهنده انطباق کابل با الزامات ایمنی و عملکردی مشخصی هستند.
  • طول کابل : طول کابل فرمان باید بهینه انتخاب شود. کابل های بسیار طولانی می توانند منجر به افت ولتاژ و تضعیف سیگنال شوند. در صورت نیاز به کابل های طولانی باید از کابل های با سطح مقطع مناسب و یا استفاده از تقویت کننده های سیگنال اطمینان حاصل شود.

استانداردهای بین المللی کابل فرمان

رعایت استانداردهای بین المللی در انتخاب و نصب کابل فرمان ایمنی قابلیت اطمینان و سازگاری سیستم ها را تضمین می کند. برخی از مهم ترین استانداردهای مربوط به کابل های فرمان عبارتند از :

• IEC ۶۰۲۲۷ : استاندارد بین المللی برای کابل های PVC عایق و روکش دار برای ولتاژهای نامی تا ۴۵۰/۷۵۰ ولت. این استاندارد مشخصات فنی روش های آزمون و الزامات ایمنی کابل های PVC را تعیین می کند.
• IEC ۶۰۵۰۲ : استاندارد بین المللی برای کابل های XLPE عایق و روکش دار برای ولتاژهای نامی از ۱ کیلوولت تا ۳۰ کیلوولت. این استاندارد مشخصات فنی روش های آزمون و الزامات ایمنی کابل های XLPE را تعیین می کند.
• UL ۷۵۸ : استاندارد آمریکایی برای سیم ها و کابل های لوازم خانگی. این استاندارد شامل مشخصات فنی و الزامات ایمنی کابل های مورد استفاده در تجهیزات الکتریکی و الکترونیکی است.
• VDE ۰۲۵۰ : استاندارد آلمانی برای کابل های PVC عایق و روکش دار برای ولتاژهای نامی تا ۴۵۰/۷۵۰ ولت. این استاندارد مشابه IEC ۶۰۲۲۷ است اما ممکن است الزامات خاصی برای بازار آلمان داشته باشد.
• ISO ۶۷۲۲ : استاندارد بین المللی برای کابل های مورد استفاده در خودروها. این استاندارد شامل الزامات عملکردی و محیطی کابل های خودرویی است.

ویژگی های یک سیم برق مسی استاندارد

ویژگی های یک سیم برق مسی استاندارد عبارتند از:

• جنس و خلوص مس: سیم برق استاندارد باید از مس خالص با خلوص حداقل 99.9% ساخته شده باشد. مس خالص رسانای خوبی برای جریان الکتریکی است و از خوردگی و زنگ‌زدگی جلوگیری می‌کند.
• قطر و سطح مقطع: قطر و سطح مقطع سیم برق باید با توجه به جریان الکتریکی مورد نیاز و استانداردهای مربوطه تعیین شود. سیم‌های با قطر بیشتر برای جریان‌های بالاتر مناسب هستند.
• عایق: عایق سیم برق باید از جنس مواد با کیفیت و مقاوم در برابر حرارت، رطوبت و سایش باشد. عایق مناسب از اتصال کوتاه و برق‌گرفتگی جلوگیری می‌کند.
• علامت‌گذاری: سیم برق استاندارد باید دارای علامت‌گذاری مناسب باشد. این علامت‌ گذاری شامل اطلاعاتی مانند نام کارخانه سازنده، نوع سیم، قطر و سطح مقطع، ولتاژ نامی و استانداردهای مربوطه می‌باشد.
• بسته‌ بندی: سیم برق استاندارد باید به صورت مناسب بسته‌ بندی شده باشد تا از آسیب دیدن در هنگام حمل و نقل و نگهداری جلوگیری شود.

انتخاب کابل کنترل بر اسا برند

کابل کنترل توسط شرکت های متعددی تولید و عرضه می شود، که انتخاب بین ان ها سخت می باشد، در ادامه به برخی از معتبرترین برندهای تولید کننده کابل آرمور دار می پردازیم:

• سیمیا
• ابهر
• افق البرز
• رسانا
• البرز الکتریک نور
• خراسان افشار نژاد
• سیمکو
• همدان
• مغان

یکی از پیشنهادات ویزه ما از بین برندهای ذکر شده سیم و کابل سیمیا می باشد. سیم و کابل سیمیا یکی از برندهای معتبر در حوزه سیم و کابل است که به دلیل کیفیت بالا و رعایت استانداردهای ملی و بین‌المللی شناخته می‌ شود.
این برند با ارائه محصولات متنوع از جمله کابل‌ های برق و کنترل، نیازهای مختلف بازار را برآورده می‌ کند. قیمت سیم و کابل سیمیا معمولاً رقابتی و مناسب است، که آن را به گزینه‌ای جذاب برای خریداران تبدیل می‌کند. خرید سیم و کابل سیمیا از فروشگاه‌های معتبر و وب‌سایت‌های آنلاین امکان‌پذیر است.

کابل فرمان چیست و چرا انتخاب صحیح آن اهمیت دارد؟

کابل فرمان (Control Cable) نوعی کابل الکتریکی است که برای انتقال سیگنال های کنترلی و داده ها در سیستم های اتوماسیون رباتیک خطوط تولید و سایر کاربردهای صنعتی مورد استفاده قرار می گیرد. برخلاف کابل های قدرت که جریان الکتریکی قوی را منتقل می کنند کابل های فرمان برای انتقال سیگنال های ضعیف ولتاژ پایین و جریان کم طراحی شده اند. انتخاب کابل فرمان مناسب بسیار حیاتی است زیرا مستقیماً بر عملکرد دقت و قابلیت اطمینان سیستم های کنترلی تاثیر می گذارد. انتخاب نادرست می تواند منجر به اختلال در سیگنال کاهش کارایی سیستم خرابی تجهیزات و حتی خطرات ایمنی شود.

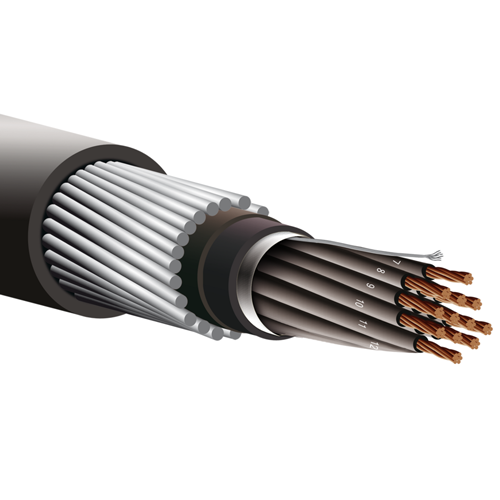

اجزای اصلی کابل فرمان و اصول عملکرد آن ها

برای درک بهتر نحوه انتخاب کابل فرمان آشنایی با اجزای تشکیل دهنده آن و اصول عملکرد هر جزء ضروری است :

• هادی (Conductor) : هادی بخش اصلی کابل فرمان است که وظیفه انتقال سیگنال های الکتریکی را بر عهده دارد. معمولاً از مس یا آلومینیوم با خلوص بالا ساخته می شود. مس به دلیل رسانایی الکتریکی بالاتر و مقاومت کمتر در برابر خوردگی انتخاب رایج تری برای کابل های فرمان است.
  تعداد رشته های هادی (تک رشته یا چند رشته) و سطح مقطع آن بر اساس جریان سیگنال و فاصله انتقال تعیین می شود. هادی های چند رشته انعطاف پذیری بیشتری دارند و برای کاربردهایی که نیاز به حرکت و خمش کابل دارند مناسب تر هستند.
• عایق (Insulation) : عایق ماده ای غیر رسانا است که هادی را احاطه کرده و از تماس هادی ها با یکدیگر و ایجاد اتصال کوتاه جلوگیری می کند.
  مواد عایق مختلفی مانند PVC (پلی وینیل کلراید) XLPE (پلی اتیلن کراس لینک شده) PE (پلی اتیلن) و لاستیک در کابل های فرمان استفاده می شوند.
  انتخاب نوع عایق به عواملی مانند ولتاژ کاری کابل دمای محیط انعطاف پذیری مورد نیاز و مقاومت در برابر مواد شیمیایی بستگی دارد.
  XLPE مقاومت حرارتی و الکتریکی بالاتری نسبت به PVC دارد و برای کاربردهای با دمای بالا و ولتاژ بالاتر مناسب تر است.
• شیلد (Shield) : شیلد یک لایه رسانا است که دور عایق را فرا می گیرد و وظیفه محافظت از سیگنال های انتقالی در برابر تداخل الکترومغناطیسی (EMI) و نویز را بر عهده دارد.
  شیلد معمولاً از بافت مسی فویل آلومینیومی یا ترکیبی از هر دو ساخته می شود. وجود شیلد در کابل های فرمان که در محیط های صنعتی پر نویز استفاده می شوند بسیار حیاتی است.
  شیلد بافته شده مسی محافظت بهتری در برابر EMI نسبت به فویل آلومینیومی ارائه می دهد و انعطاف پذیرتر است.
• روکش (Jacket/Sheath) : روکش بیرونی ترین لایه کابل فرمان است که از اجزای داخلی کابل در برابر عوامل محیطی مانند رطوبت گرد و غبار مواد شیمیایی نور UV و ضربات مکانیکی محافظت می کند.
  مواد روکش معمولاً مشابه مواد عایق هستند اما با خواص مکانیکی بهبود یافته. PVC PUR (پلی یورتان) و CPE (پلی اتیلن کلردار) از جمله مواد رایج برای روکش کابل های فرمان هستند.
  روکش PUR مقاومت سایشی و شیمیایی بسیار بالایی دارد و برای محیط های سخت صنعتی مناسب است.

اصول عملکرد : کابل فرمان با ایجاد یک مسیر هدایت شده برای سیگنال های الکتریکی عمل می کند. سیگنال های کنترلی که معمولاً ولتاژ و جریان پایینی دارند از طریق هادی کابل منتقل می شوند. عایق از نشتی جریان و اتصال کوتاه جلوگیری می کند در حالی که شیلد از سیگنال ها در برابر تداخلات خارجی محافظت می نماید. روکش نیز به عنوان یک لایه محافظ نهایی طول عمر و عملکرد پایدار کابل را در شرایط مختلف محیطی تضمین می کند.

فناوری های پیشرفته در کابل های فرمان

صنعت کابل به طور مداوم در حال پیشرفت است و فناوری های جدیدی در طراحی و تولید کابل های فرمان به کار گرفته می شوند. برخی از این فناوری ها عبارتند از :

• کابل های داده و ارتباطی : با گسترش شبکه های صنعتی و سیستم های اتوماسیون پیشرفته نیاز به کابل های فرمان با قابلیت انتقال داده با سرعت بالا افزایش یافته است.
  کابل های اترنت صنعتی کابل های پروفی باس (PROFIBUS) کابل های پروفی نت (PROFINET) و کابل های اترکت (EtherCAT) برای این منظور طراحی شده اند. این کابل ها علاوه بر انتقال سیگنال های کنترلی قابلیت انتقال داده های پرسرعت را نیز دارا هستند.
• کابل های فیبر نوری : در کاربردهایی که نیاز به انتقال داده با سرعت بسیار بالا و مصونیت کامل در برابر تداخل الکترومغناطیسی وجود دارد کابل های فیبر نوری جایگزین مناسبی برای کابل های مسی هستند.
  کابل های فیبر نوری از طریق پالس های نور داده ها را منتقل می کنند و به طور کامل در برابر EMI و نویز مقاوم هستند.
• کابل های هیبریدی : کابل های هیبریدی ترکیبی از کابل های فرمان و کابل های قدرت یا دیتا هستند که در یک روکش مشترک قرار گرفته اند. این کابل ها باعث کاهش تعداد کابل ها و سهولت نصب و سیم کشی می شوند.
• کابل های هوشمند : فناوری های حسگر و مانیتورینگ به کابل های فرمان اضافه شده اند تا کابل های هوشمند ایجاد شوند.
  این کابل ها می توانند پارامترهای مختلفی مانند دما رطوبت تنش مکانیکی و وضعیت کابل را اندازه گیری و گزارش دهند. این اطلاعات برای نگهداری پیشگیرانه و بهینه سازی عملکرد سیستم بسیار ارزشمند هستند.

کاربردهای کابل فرمان در صنایع مختلف

کابل های فرمان در طیف گسترده ای از صنایع و کاربردها مورد استفاده قرار می گیرند. برخی از صنایع کلیدی که به طور گسترده از کابل های فرمان استفاده می کنند عبارتند از :

• صنعت اتوماسیون و رباتیک : کابل های فرمان نقش حیاتی در سیستم های اتوماسیون صنعتی خطوط تولید و ربات های صنعتی ایفا می کنند. آن ها برای کنترل موتورها سنسورها شیرهای برقی و سایر اجزای کنترلی استفاده می شوند. انعطاف پذیری بالا مقاومت در برابر سایش و مواد شیمیایی از ویژگی های مهم کابل های فرمان در این صنعت است.
• صنعت نفت و گاز و پتروشیمی : در این صنایع کابل های فرمان در محیط های سخت و خطرناک با شرایط دمایی و شیمیایی خاص مورد استفاده قرار می گیرند. مقاومت در برابر مواد شیمیایی روغن شعله و دماهای بالا از الزامات اصلی کابل های فرمان در این صنعت است.
• صنعت انرژی های تجدیدپذیر : در نیروگاه های بادی و خورشیدی کابل های فرمان برای کنترل توربین های بادی پنل های خورشیدی سیستم های ردیابی و سایر تجهیزات کنترلی استفاده می شوند. مقاومت در برابر شرایط آب و هوایی سخت نور UV و دماهای متغیر از ویژگی های مهم کابل های فرمان در این صنعت است.
• صنعت حمل و نقل (ریلی و خودرویی) : در صنعت حمل و نقل ریلی و خودرویی کابل های فرمان برای سیستم های کنترل قطارها خودروها سیستم های سیگنالینگ و سایر تجهیزات الکترونیکی استفاده می شوند. مقاومت در برابر ارتعاش خمش دماهای متغیر و مواد شیمیایی از الزامات اصلی کابل های فرمان در این صنعت است.
• صنعت ساختمان و تاسیسات : در ساختمان های تجاری و مسکونی کابل های فرمان برای سیستم های کنترل روشنایی سیستم های HVAC (گرمایش تهویه و تهویه مطبوع) سیستم های امنیتی و سایر سیستم های اتوماسیون ساختمان استفاده می شوند. مقاومت در برابر شعله انعطاف پذیری و سهولت نصب از ویژگی های مهم کابل های فرمان در این صنعت است.
• صنعت ماشین سازی و ابزار دقیق : در ماشین آلات صنعتی و تجهیزات ابزار دقیق کابل های فرمان برای انتقال سیگنال های کنترلی دقیق و قابل اعتماد استفاده می شوند. دقت بالا در انتقال سیگنال مقاومت در برابر نویز و انعطاف پذیری از ویژگی های مهم کابل های فرمان در این صنعت است.

نکات فنی مهم در انتخاب و نصب کابل فرمان

علاوه بر عوامل کلیدی ذکر شده نکات فنی مهم دیگری نیز در انتخاب و نصب کابل فرمان وجود دارد که باید به آن ها توجه شود :

• مسیر کابل کشی : مسیر کابل کشی باید به گونه ای انتخاب شود که کابل در معرض آسیب های مکانیکی حرارتی و شیمیایی قرار نگیرد. از عبور کابل از مناطق پرتردد لبه های تیز و منابع حرارتی شدید خودداری شود.
• شعاع خمش مجاز : در هنگام نصب و کابل کشی باید به شعاع خمش مجاز کابل توجه شود. خمش بیش از حد مجاز می تواند به کابل آسیب برساند و عمر آن را کاهش دهد. شعاع خمش مجاز معمولاً در دیتاشیت کابل مشخص می شود.
• اتصالات و سربندی : اتصالات و سربندی کابل های فرمان باید به درستی و با استفاده از اتصالات مناسب انجام شود. اتصالات نامناسب می توانند منجر به افت سیگنال نویز و خرابی سیستم شوند. از سرکابل ها و کانکتورهای استاندارد و با کیفیت استفاده شود و از محکم بودن اتصالات اطمینان حاصل گردد.
• تست و بازرسی : پس از نصب کابل فرمان باید تست های لازم برای اطمینان از صحت عملکرد کابل و اتصالات انجام شود. تست های متداول شامل تست پیوستگی هادی تست عایقی و تست عملکرد سیستم کنترلی است. بازرسی دوره ای کابل ها نیز برای شناسایی و رفع مشکلات احتمالی و افزایش طول عمر کابل ضروری است.
• مستندسازی : مستندسازی دقیق اطلاعات مربوط به کابل های فرمان شامل نوع کابل مشخصات فنی مسیر کابل کشی تاریخ نصب و نتایج تست ها برای نگهداری و عیب یابی سیستم بسیار مهم است.

نتیجه گیری

انتخاب کابل فرمان مناسب یک فرآیند حیاتی است که نیازمند دانش فنی توجه به جزئیات و در نظر گرفتن عوامل متعدد است. با درک اصول عملکرد کابل های فرمان شناخت اجزای اصلی توجه به شرایط محیطی و الزامات کاربردی رعایت استانداردهای بین المللی و بهره گیری از فناوری های پیشرفته می توان کابل فرمانی را انتخاب کرد که عملکرد قابل اعتماد ایمنی و طول عمر بالای سیستم های کنترلی را تضمین نماید. توجه به نکات فنی مربوط به نصب اتصالات تست و بازرسی نیز به اندازه انتخاب کابل اهمیت دارد و باید به طور جدی مد نظر قرار گیرد.

پرسش و پاسخ متداول کاربران

۱. چگونه می توان بهترین نوع شیلد را برای کابل فرمان انتخاب کرد؟

بهترین نوع شیلد به میزان نویز و تداخل الکترومغناطیسی موجود در محیط بستگی دارد. شیلد بافته شده مسی بالاترین سطح حفاظت را ارائه می دهد و برای محیط های با نویز بسیار بالا توصیه می شود.
فویل آلومینیومی حفاظت متوسطی را ارائه می دهد و برای محیط های با نویز کمتر مناسب است. شیلد ترکیبی (بافت مسی و فویل آلومینیومی) تعادلی بین حفاظت و انعطاف پذیری ایجاد می کند.
همچنین باید به پوشش شیلد (Coverage) توجه کرد پوشش بالاتر حفاظت بهتری ارائه می دهد.

۲. آیا استفاده از کابل فرمان با سطح مقطع بزرگتر همیشه بهتر است؟

خیر استفاده از کابل فرمان با سطح مقطع بزرگتر همیشه بهتر نیست و ممکن است معایبی نیز داشته باشد. سطح مقطع کابل باید متناسب با جریان سیگنال و فاصله انتقال انتخاب شود.
استفاده از کابل با سطح مقطع بزرگتر از حد نیاز باعث افزایش هزینه وزن و حجم کابل می شود و ممکن است نصب و کابل کشی را دشوارتر کند. همچنین سطح مقطع بیش از حد بزرگ می تواند ظرفیت خازنی کابل را افزایش دهد و بر عملکرد سیگنال های فرکانس بالا تاثیر منفی بگذارد.

۳. چه تفاوتی بین کابل فرمان و کابل کنترل وجود دارد؟

در عمل اصطلاحات کابل فرمان و کابل کنترل به طور مترادف به کار می روند و تفاوت فنی اساسی بین آن ها وجود ندارد. هر دو اصطلاح به کابل هایی اشاره دارند که برای انتقال سیگنال های کنترلی و داده ها در سیستم های اتوماسیون و صنعتی استفاده می شوند.
با این حال در برخی مناطق جغرافیایی یا صنایع خاص ممکن است ترجیح داده شود از یکی از این اصطلاحات به جای دیگری استفاده شود. مهم ترین نکته درک کاربرد و مشخصات فنی کابل است نه صرفاً نام آن.
