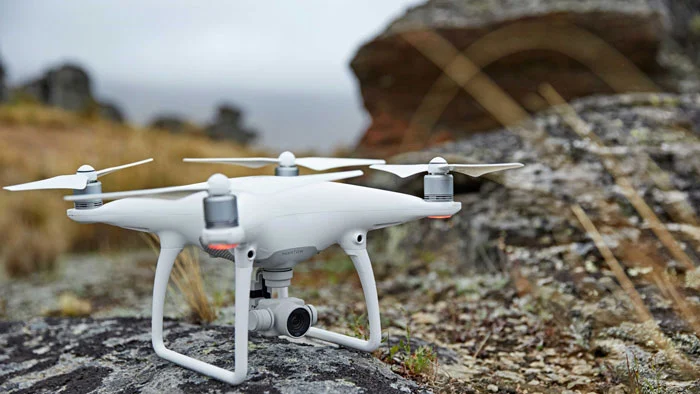

طراحی شاسی و بدنه کوادکوپتر

طراحی شاسی و بدنه کوادکوپتر، ستون فقرات پایداری و عملکرد این پرنده های بدون سرنشین است. یک طراحی مهندسی دقیق، نه تنها وزن و استحکام سازه را بهینه می کند، بلکه نقش حیاتی در آیرودینامیک، جانمایی قطعات الکترونیکی و محافظت از آن ها ایفا می کند. این فرایند نیازمند درک عمیقی از مواد، نیروهای پروازی و کارایی کلی سیستم است.

کوادکوپترها، این پرنده های چهارپروانه که امروزه کاربردهای وسیعی از عکاسی هوایی و فیلم برداری گرفته تا بازرسی های صنعتی و حتی تحویل کالا پیدا کرده اند، حاصل یکپارچگی پیچیده ای از سیستم های مکانیکی و الکترونیکی هستند. در قلب هر کوادکوپتر، ساختار فیزیکی آن، یعنی شاسی و بدنه قرار دارد که تمام اجزای حیاتی را در خود جای می دهد و وظیفه تحمل نیروهای وارده و محافظت از تجهیزات را بر عهده دارد. در بخش آموزش ساخت کوادکوپتر آموختیم که اهمیت طراحی شاسی و بدنه فراتر از صرفاً یک چارچوب فیزیکی است؛ این بخش تعیین کننده اصلی پایداری پرواز، مقاومت در برابر ضربه و لرزش، و همچنین طول عمر کلی دستگاه است. انتخاب مواد مناسب، هندسه بهینه و تکنیک های ساخت پیشرفته، همگی در دستیابی به یک طراحی کارآمد و موثر نقش کلیدی ایفا می کنند.

آموزش کامل ساخت کوادکوپتر (پهباد)

ساخت یک کوادکوپتر، پروژه ای مهیج و چالش برانگیز است که ترکیبی از دانش الکترونیک، مکانیک و برنامه نویسی را می طلبد. در این مسیر، طراحی شاسی و بدنه کوادکوپتر اولین و شاید مهم ترین گام محسوب می شود؛ زیرا اساس و پلتفرم نهایی پرنده را شکل می دهد. یک طراحی اصولی، نه تنها به پایداری و تعادل کوادکوپتر کمک می کند، بلکه امکان جانمایی بهینه قطعات الکترونیکی را نیز فراهم می آورد. این بخش به بررسی جامع فرایند ساخت کوادکوپتر می پردازد و تأکید می کند که چگونه تصمیمات مربوط به طراحی شاسی و بدنه، بر کل مراحل ساخت و عملکرد نهایی پهپاد اثرگذار است. از انتخاب مواد اولیه گرفته تا روش های مونتاژ، هر جزئیات در این مرحله می تواند تفاوت چشمگیری در کیفیت پرواز و دوام کوادکوپتر ایجاد کند. در واقع، قبل از هرگونه مونتاژ، لازم است یک طرح مهندسی دقیق برای شاسی و بدنه تدوین شود که تمام نیازهای عملیاتی و ایمنی را پوشش دهد.

طراحی مهندسی شاسی و بدنه، ستون فقرات هر کوادکوپتر است که پایداری، دوام و جانمایی بهینه قطعات را تضمین می کند.

گام های ساخت کوادکوپتر

فرایند ساخت یک کوادکوپتر از مراحل متعددی تشکیل شده که هر یک نیازمند دقت و برنامه ریزی است. اولین گام حیاتی، انتخاب یا طراحی شاسی و بدنه کوادکوپتر است. این انتخاب، ابعاد و وزن کلی پرنده را تعیین می کند و بر توانایی حمل بار و مدت زمان پرواز آن تأثیر مستقیم دارد. پس از نهایی شدن طراحی، نوبت به مونتاژ موتورها می رسد. موتورها باید به چهار گوشه شاسی به گونه ای محکم نصب شوند که نیروهای رانش را به طور یکنواخت توزیع کنند و لرزش را به حداقل برسانند. محل قرارگیری موتورها و نوع اتصال آن ها به شاسی، از جمله جزئیات مهمی است که در مرحله طراحی مهندسی باید به آن توجه شود.

در ادامه، برد کنترل پرواز (فلایت کنترلر) در مرکز شاسی قرار می گیرد. این قطعه، مغز متفکر کوادکوپتر است و وظیفه پردازش داده های سنسورها و کنترل موتورها را بر عهده دارد. جانمایی صحیح برد کنترل در مرکز ثقل پرنده برای حفظ پایداری پرواز ضروری است. اتصالات الکتریکی بین برد کنترل، موتورها و کنترل کننده های سرعت (ESC) نیز باید با دقت بالا و رعایت استانداردهای ایمنی انجام شود. پس از آن، پروانه ها به موتورها نصب می شوند؛ انتخاب پروانه های مناسب با توجه به قدرت موتور و وزن کلی کوادکوپتر، در دستیابی به پروازی کارآمد و پایدار نقش حیاتی دارد. در نهایت، باتری به سیستم متصل شده و پس از انجام تست های اولیه در محیطی امن و کنترل شده، کوادکوپتر آماده پرواز می شود.

لیست قطعات مورد نیاز برای ساخت کوادکوپتر (پهباد)

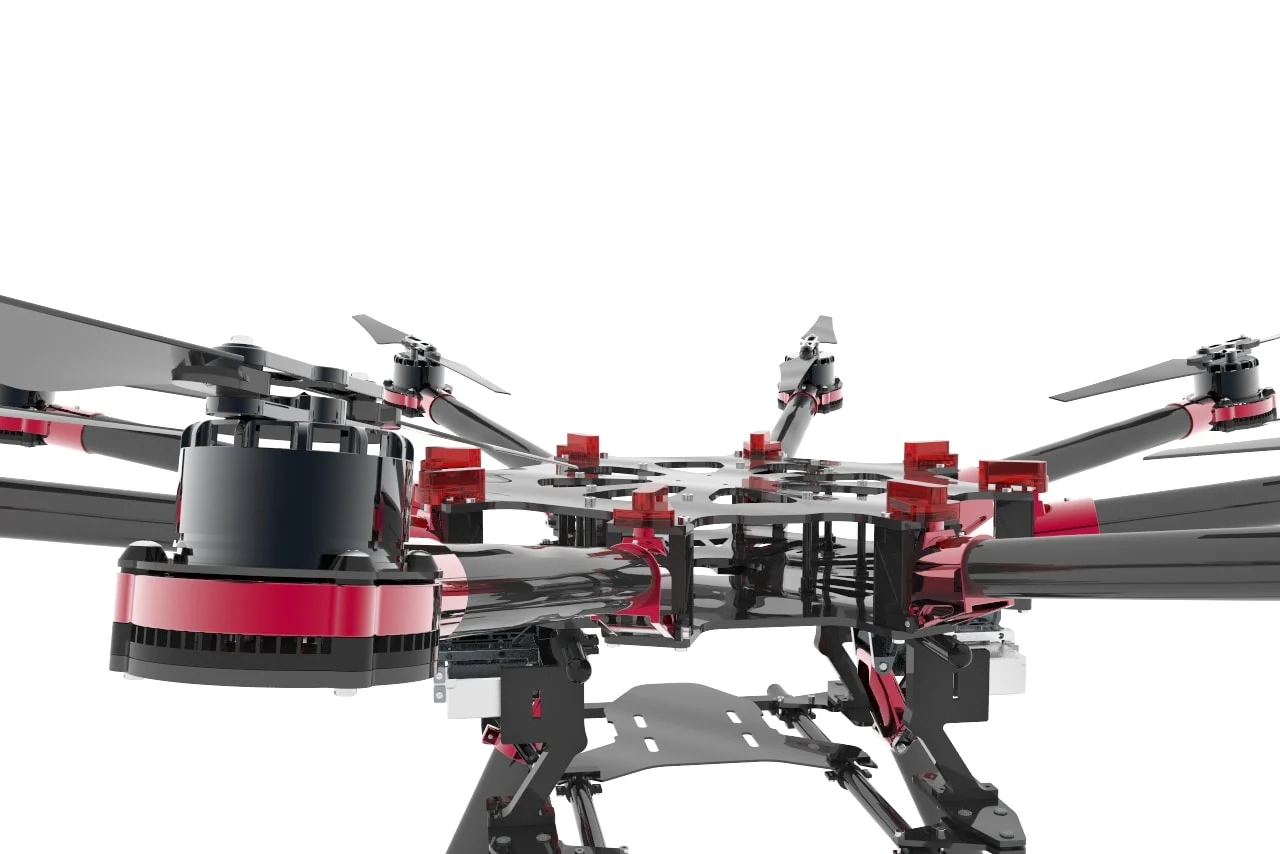

برای ساخت یک کوادکوپتر، مجموعه ای از قطعات تخصصی مورد نیاز است که هر یک نقش مهمی در عملکرد نهایی آن ایفا می کنند. شاسی کوادکوپتر اولین و اساسی ترین جزء است که به عنوان چارچوب اصلی، تمام قطعات دیگر را در خود جای می دهد. طراحی این شاسی باید به گونه ای باشد که استحکام کافی برای تحمل وزن قطعات و مقاومت در برابر ضربات احتمالی را داشته باشد، در عین حال که وزن آن به حداقل رسیده باشد تا به کارایی آیرودینامیکی و زمان پرواز لطمه ای وارد نشود. مواد مورد استفاده در ساخت شاسی، مانند فیبر کربن، آلومینیوم یا پلاستیک، بر وزن و دوام نهایی آن تأثیر مستقیم دارند.

چهار موتور براشلس (Brushless Motors) با کنترل کننده های سرعت الکترونیکی (ESC) برای ایجاد نیروی رانش ضروری هستند. انتخاب موتور با مقدار KV مناسب (دور در دقیقه به ازای هر ولت) و ESC متناسب با جریان مورد نیاز موتورها، از اصول اساسی است که باید در مرحله طراحی در نظر گرفته شود. پروانه ها (Propellers) نیز باید با دقت انتخاب شوند تا بیشترین راندمان را با موتورهای انتخابی داشته باشند. برد کنترل پرواز (Flight Controller) که معمولاً شامل ژیروسکوپ و شتاب سنج است، وظیفه حفظ تعادل و اجرای دستورات پروازی را بر عهده دارد. باتری های لیتیوم پلیمر (LiPo) به دلیل نسبت توان به وزن بالا، منبع انرژی اصلی کوادکوپتر هستند و انتخاب ظرفیت (mAh) و ولتاژ (S) مناسب آن ها، مستقیماً بر زمان پرواز تأثیر می گذارد. در نهایت، یک سیستم گیرنده و فرستنده رادیویی برای کنترل از راه دور کوادکوپتر الزامی است. تمام این قطعات باید با توجه به ابعاد و ظرفیت شاسی طراحی شده، انتخاب و جانمایی شوند.

ساخت بدنه

ساخت بدنه کوادکوپتر، مرحله ای کلیدی در فرایند طراحی و تولید است که در آن طرح های مهندسی به یک ساختار فیزیکی تبدیل می شوند. این بخش می تواند شامل استفاده از فریم های آماده بازار یا ساخت سفارشی بدنه باشد. در صورت انتخاب ساخت سفارشی، هدف اصلی باید ایجاد یک ساختار مقاوم، سبک و با قابلیت جانمایی بهینه قطعات باشد. مواد مختلفی برای ساخت بدنه مورد استفاده قرار می گیرند که هر کدام مزایا و معایب خود را دارند. فیبر کربن به دلیل نسبت استحکام به وزن بالا و سختی فوق العاده، انتخاب محبوبی برای شاسی های حرفه ای است، در حالی که آلومینیوم پایداری خوبی ارائه می دهد و پلاستیک ها (مانند PLA یا ABS در پرینت سه بعدی) انعطاف پذیری بالایی در طراحی و ساخت دارند.

روش های ساخت نیز متنوع هستند. برش لیزری برای مواد ورقه ای مانند چوب چندلایه یا فیبر کربن، و پرینت سه بعدی برای ساخت قطعات پیچیده پلاستیکی، از جمله روش های رایج هستند. در طراحی بدنه، باید به مواردی مانند محافظت از قطعات حساس (مانند برد کنترل و باتری) در برابر ضربه و رطوبت، فراهم آوردن فضای کافی برای سیم کشی و جریان هوا جهت خنک کاری مناسب، و همچنین دسترسی آسان برای تعمیر و نگهداری توجه ویژه ای شود. برای افزایش استحکام بدنه، به خصوص در بازوها که موتورها روی آن ها نصب می شوند، می توان از طرح های مشبک یا تقویت کننده های داخلی استفاده کرد. در کنار این موارد، در نظر گرفتن پایه های فرود مناسب برای جذب ضربه هنگام نشستن و برخاستن نیز از اهمیت بالایی برخوردار است. یک طراحی هوشمندانه، نه تنها به دوام کوادکوپتر کمک می کند، بلکه تجربه پرواز ایمن و پایداری را نیز تضمین می نماید.

طراحی بهینه بدنه باید به گونه ای باشد که مرکز ثقل کوادکوپتر به درستی در مرکز هندسی آن قرار گیرد تا پایداری پرواز تضمین شود. هرگونه عدم تقارن در توزیع وزن می تواند منجر به ناپایداری و نیاز به اصلاحات مکرر توسط کنترل کننده پرواز شود که به نوبه خود مصرف باتری را افزایش می دهد. همچنین، ملاحظات آیرودینامیکی در طراحی بدنه، به ویژه در کوادکوپترهای با سرعت بالا، از اهمیت زیادی برخوردار است. کاهش مقاومت هوا از طریق طراحی فرم های صاف و حداقل کردن برآمدگی ها، می تواند به افزایش راندمان پرواز کمک کند. استفاده از نرم افزارهای طراحی مهندسی مانند SolidWorks، Fusion 360 یا CATIA به طراحان این امکان را می دهد که مدل های سه بعدی دقیقی از شاسی و بدنه ایجاد کرده و حتی پیش از ساخت فیزیکی، شبیه سازی های مربوط به استحکام و جریان هوا را انجام دهند. این ابزارها، بهینه سازی طراحی را تسهیل می کنند و به شناسایی نقاط ضعف احتمالی در ساختار کمک می کنند.

انتخاب متریال مناسب و طراحی آیرودینامیک، کلید دستیابی به تعادل بین وزن، استحکام و کارایی پرواز است.

مقاومت در برابر لرزش یکی دیگر از جنبه های مهم در طراحی شاسی کوادکوپتر است. موتورها و پروانه ها در حین کار لرزش هایی تولید می کنند که می تواند بر عملکرد سنسورهای کنترل کننده پرواز تأثیر منفی بگذارد و منجر به پروازی ناپایدار شود. بنابراین، طراحی باید شامل مکانیزم هایی برای جذب یا کاهش این لرزش ها باشد، مانند استفاده از پدهای لرزش گیر یا ساختارهای با سختی مناسب. علاوه بر این، ابعاد کلی شاسی باید متناسب با اندازه پروانه ها و موتورهای انتخابی باشد تا تداخل بین آن ها به حداقل برسد و فضای کافی برای گردش هوا و ایجاد رانش موثر وجود داشته باشد. در نهایت، دوام و مقاومت در برابر ضربه، به ویژه برای کوادکوپترهایی که در محیط های خشن یا برای کاربردهای آموزشی استفاده می شوند، حیاتی است. طراحی باید به گونه ای باشد که در صورت برخورد، انرژی ضربه به طور موثر جذب و توزیع شود تا آسیب به قطعات اصلی به حداقل برسد.

فرایند نمونه سازی اولیه و تحلیل اجزای محدود (FEA) نیز بخش های جدایی ناپذیری از طراحی شاسی و بدنه هستند. نمونه سازی اولیه با استفاده از پرینت سه بعدی یا برش لیزری، به طراحان اجازه می دهد تا طرح های خود را در مقیاس واقعی آزمایش کرده و ایرادات احتمالی را پیش از تولید انبوه شناسایی کنند. تحلیل اجزای محدود، یک روش محاسباتی است که به پیش بینی رفتار سازه تحت بارهای مختلف کمک می کند و به طراح امکان می دهد تا نقاط تمرکز تنش را شناسایی کرده و طراحی را برای افزایش استحکام در این نقاط بهینه کند. این رویکرد تکراری، از طراحی اولیه تا آزمایش و بهینه سازی، تضمین می کند که شاسی و بدنه نهایی نه تنها از نظر عملکردی کارآمد باشند، بلکه از نظر ساختاری نیز ایمن و قابل اعتماد باشند. در مجموع، طراحی شاسی و بدنه کوادکوپتر یک هنر و علم است که نیازمند توجه به جزئیات، درک عمیق از فیزیک پرواز و استفاده از ابزارهای پیشرفته مهندسی است تا یک پهپاد با کارایی بالا و دوام طولانی مدت خلق شود.

پایداری پرواز کوادکوپتر، نتیجه مستقیم جانمایی دقیق قطعات، مدیریت وزن و توجه به اصول آیرودینامیک در طراحی بدنه است.

سوالات متداول

چه متریالی برای ساخت شاسی کوادکوپتر مناسب است؟

برای ساخت شاسی کوادکوپتر، متریال هایی مانند فیبر کربن به دلیل وزن سبک و استحکام بالا، آلومینیوم برای مقاومت و دوام، و پلاستیک ها (مانند ABS یا PLA در پرینت سه بعدی) برای انعطاف پذیری طراحی و هزینه کمتر مناسب هستند. انتخاب بهینه بستگی به هدف و بودجه پروژه دارد.

هدف از طراحی بدنه کوادکوپتر چیست؟

هدف اصلی از طراحی بدنه کوادکوپتر، ایجاد یک ساختار سبک و مستحکم برای نگهداری و محافظت از تمام قطعات الکترونیکی و مکانیکی است. همچنین، طراحی بدنه در پایداری آیرودینامیکی، کاهش لرزش و امکان جانمایی بهینه اجزا نقش حیاتی دارد.

چگونه وزن شاسی بر عملکرد کوادکوپتر تاثیر می گذارد؟

وزن شاسی تاثیر مستقیمی بر عملکرد کوادکوپتر دارد. شاسی سبک تر به معنای زمان پرواز بیشتر، قابلیت حمل بار بالاتر و مانورپذیری بهتر است. وزن بیش از حد، عمر باتری را کاهش داده و فشار بیشتری به موتورها و کنترل کننده های سرعت وارد می کند.

آیا می توان شاسی کوادکوپتر را در خانه ساخت؟

بله، ساخت شاسی کوادکوپتر در خانه امکان پذیر است. با استفاده از مواد ساده تر مانند چوب چندلایه یا با بهره گیری از پرینترهای سه بعدی برای ساخت قطعات پلاستیکی، می توان شاسی های سفارشی طراحی و تولید کرد. این کار نیازمند دانش فنی و ابزار مناسب است.

انواع اصلی فریم کوادکوپتر کدامند؟

انواع اصلی فریم کوادکوپتر شامل فریم های X (متداول ترین و متعادل ترین)، فریم های + (برای پروازهای دقیق)، فریم های H (برای پایداری بیشتر و حمل دوربین) و فریم های Stretch X (برای سرعت بالاتر) هستند. هر نوع فریم برای کاربردهای خاصی بهینه سازی شده است.
